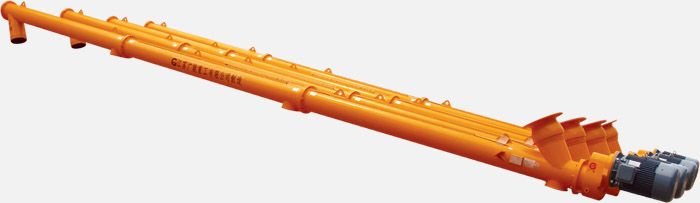

概述
“广能”牌LSY型系列螺旋输送机系我公司九十年代初在引进、吸收国外同类产品的基础上，结合我公司设计、生产其它系列螺旋输送机的丰富经验而设计开发的产品。由于该螺旋输送机不但可水平、更可以大倾角输送，因此被广泛使用在混凝土搅拌站(楼)、沥青拌合楼、干粉砂浆生产线、水泥中转库等场合输送水泥、粉煤灰等物料，同时也适用于冶金、化工、机械、轻工、建材等行业，输送松散粉状或小颗粒状物料，如煤粉、粉煤灰、陶土、烧结矿粉、干砂、水泥、尿素、复合肥、谷物等。国内如徐工集团、郑州水工、南京海螺等百余家著名混凝土搅拌站(楼)制造商和水泥厂均使用我公司产品，部份产品随主机出口至越南、马来西亚等国家和地区。我公司生产的这一产品在2003年、2006年、2009年、2011年、2013年连续五届全国工程机械、建设机械主要配套件产品质量用户满意度评价调查中，被中国质量协会工程机械分会、全国建设机械设备用户委员会授予水泥螺旋输送机产品类“全国用户满意产品 ”、“全国用户满意服务单位”称号。
全新技术改进的LSY型系列产品，秉承原产品的显著优点外，产品的技术性、可靠性、耐久性和适用性及输送量均有显著提高，产品的外观和内在品质可媲美任何国外同类产品。
全新技术改进，性能更可靠,可媲美任何进口同类产品！

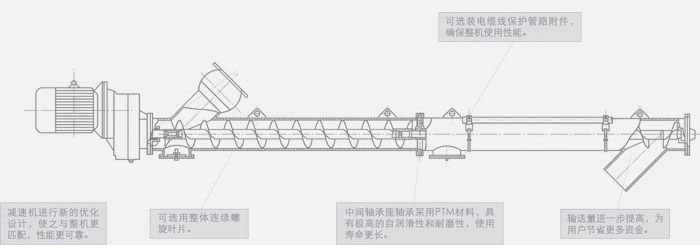

产品特点
●高效率的输送：直径小、转速高，输送能力大。变螺距的螺旋体，小阻力的中间轴承体使产品在作业过程中顺畅、均匀、快速上料。
●随意的布置：输送机整体刚性好，无论是水平，还是大倾角输送，均可直接与其配套设备联接固定，无需地基基础，占用空间小，移动、拆装十分方便。
●良好的润滑：本公司专有技术-少油润滑滑动瓦加多层迷宫式油封设计以及由油泵、分配器、管路形成的集中润滑系统，既方便又能使整机各运动副获得充分润滑。
●可靠的密封：减速机的防尘罩采用本公司技术，可靠无渗漏，既创造了良好的工作环境，又保护了减速机。经改良的窥视孔装置无渗水和物料泄漏之忧。历经风雨侵袭却连续工作，且少有故障发生。
●多元化的联接：进、出料口可采用万向球、布袋、法兰等联接方式，也可与本公司生产的蝶阀、插板阀组合联接。
●创新的设计：引进技术设计和生产的专用减速机，以其先进的制造工艺和完善的质量保证体系，不仅具有体积小、承载转矩大、噪音低、不渗油等显著优点，而且质量稳定，性能可靠，寿命长。
●科学的管理：所有出厂产品，全部进入我公司计算机信息库，完善的产品档案，不仅有利于本公司对产品质量的跟踪，也有利于用户日后对产品信息的咨询。
LSY型水泥螺旋输送机规格表
| 名 称 |
LSY100 |
LSY120 |
LSY140 |
LSY160 |
LSY200 |
LSY250 |
LSY300 |
LSY350 |
LSY400 |
| 螺旋体直径(mm) |
Φ88 |
Φ108 |
Φ140 |
Φ163 |
Φ187 |
Φ240 |
Φ290 |
Φ315 |
Φ360 |
| 外壳管直径(mm) |
Φ114 |
Φ133 |
Φ168 |
Φ194 |
Φ219 |
Φ273 |
Φ325 |
Φ355 |
Φ402 |
| 允许工作角度(α) |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
| ******输送长度(m) |
8 |
8 |
10 |
12 |
14
|
15 |
18 |
20
|
22 |
| ******输送能力(t/h) |
6 |
12 |
20
|
35 |
55
|
80 |
110
|
150 |
180
|
| 电机 |
功率KW |
L≤7 |
0.75～1.1 |
1.1～2.2 |
2.2～3 |
3～5.5 |
3～7.5 |
4～11 |
5.5～15 |
7.5～15 |
11～22 |
| 功率KW |
L＞7 |
1.1～2.2 |
2.2～3 |
4～5.5 |
5.5～11 |
7.5～11 |
11～18.5 |
15～22 |
15～22 |
18.5～30 |
注：表中输送能力按水泥堆集密度ρ=1.2t/m3，机身倾角在35°～45°时的输送量。
LSY型粉煤灰螺旋输送机规格表
| 名 称 |
LSY100 |
LSY120 |
LSY140 |
LSY160 |
LSY200 |
LSY250 |
LSY300 |
LSY350 |
LSY400 |
| 螺旋体直径(mm) |
Φ88 |
Φ108 |
Φ140 |
Φ163 |
Φ187 |
Φ240 |
Φ290 |
Φ315 |
Φ360 |
| 外壳管直径(mm) |
Φ114 |
Φ133 |
Φ168 |
Φ194 |
Φ219 |
Φ273 |
Φ325 |
Φ355 |
Φ402 |
| 允许工作角度(α) |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
0°～60° |
| ******输送长度(m) |
6 |
6 |
8 |
10 |
13
|
13 |
15 |
15
|
18 |
| ******输送能力(t/h) |
3 |
5 |
8
|
20 |
32
|
42 |
65
|
88 |
105
|
| 电机 |
功率KW |
L≤7 |
0.75～1.1 |
1.5～3 |
2.2～4 |
3～7.5 |
3～7.5 |
4～11 |
5.5～15 |
7.5～15 |
11～22 |
| 功率KW |
L＞7 |
- |
- |
4～5.5 |
7.5～11 |
11～15 |
11～18.5 |
18.5～22 |
18.5～22 |
18.5～30 |
注：表中输送能力按粉煤灰堆集密度ρ=0.7t/m3，机身倾角在35°～45°时的输送量。
LSY型干砂螺旋输送机规格表
| 名 称 |
LSY160 |
LSY200 |
LSY250 |
LSY300 |
| 螺旋体直径(mm) |
φ163 |
φ187 |
φ240 |
φ290 |
| 外壳管直径(mm) |
φ194 |
φ219 |
φ273 |
φ325 |
| 允许工作角度(α) |
0~25° |
0~25° |
0~25° |
0~25° |
| ******输送长度(m) |
8 |
8 |
8 |
8 |
| ******输送能力(t/h) |
25 |
40 |
60 |
80 |
|
电机
|
功率(KW) |
2～4 |
5.5 |
7.5 |
11 |
15 |
| 功率(KW) |
4～6 |
7.5 |
11 |
15 |
18.5
|
| 功率(KW) |
6～8 |
11 |
15 |
18.5 |
22 |
注：表中输送能力按 细干砂堆集密度ρ=1.4t/m3，机身倾角在10°～15°时的输送量。
干砂按粒度可分细、中、粗三类， 细砂：0.6mm以下；中砂：0.6～2.5mm；粗砂：2.5～5mm。
若输送颗粒大于2.5mm粗砂，订货前须注明。

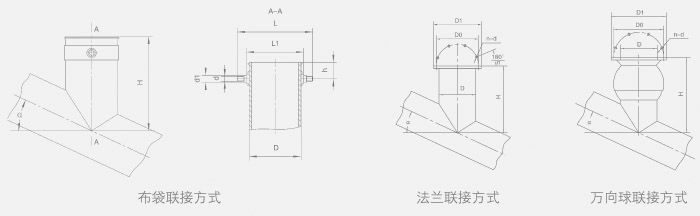

进出料口安装尺寸
布袋联接方式
| 尺寸 |
LSY100 200 |
LSY140 |
LSY160 |
LSY200 |
LSY250 |
LSY300 |
LSY350 |
LSY400 |
| D |
114(133) |
168 |
194 |
219 |
273 |
325 |
355 |
402 |
| d |
20 |
20 |
30 |
30 |
36
|
36 |
36 |
40 |
| d1 |
M16 |
M16 |
M20 |
M20 |
M24 |
M24 |
M24 |
M30 |
| d2 |
20 |
20 |
30 |
30 |
36
|
36 |
36 |
40 |
| L |
223 |
249 |
294 |
319 |
403 |
455 |
485 |
542 |
| L1 |
157 |
179 |
218 |
243 |
303 |
355 |
385 |
432 |
| h |
60 |
60 |
70 |
70 |
90 |
90 |
90 |
90 |
| H |
α≤30° |
200 |
250 |
300 |
350
|
400 |
500 |
500 |
600 |
| 30°＜α≤45° |
250 |
300 |
350 |
400 |
500 |
550 |
550 |
650
|
| 45°＜α≤60° |
300 |
350 |
400
|
500 |
550 |
600 |
600 |
700 |
注：布袋用户自备。应具防水性能，布层1.1-2层为宜。
法兰联接方式
| 尺寸 |
LSY100 200 |
LSY140 |
LSY160 |
LSY200 |
LSY250 |
LSY300 |
LSY350 |
LSY400 |
| D |
114(133) |
168 |
194 |
219 |
273 |
325 |
355 |
402 |
D0
|
160 |
200 |
225 |
252 |
315 |
365 |
395 |
460 |
| D1 |
190 |
230 |
260 |
285 |
350
|
400 |
430
|
500 |
| H |
α≤30° |
200
|
250 |
300 |
350 |
400
|
500 |
500 |
600
|
| 30°＜α≤45° |
250
|
300 |
350 |
400 |
500 |
550 |
550 |
650
|
| 45°＜α≤60° |
300
|
350 |
400 |
500 |
550 |
600 |
600
|
700
|
| n-d |
6-Φ11 |
6-Φ11 |
8-Φ11 |
8-Φ13 |
8-Φ17 |
8-Φ19 |
8-Φ19 |
8-Φ19 |
万向球联接方式
| 尺寸 |
LSY100 120 |
LSY140 |
LSY160 |
LSY200 |
LSY250 |
LSY300 |
LSY350 |
LSY400 |
| D |
114(133) |
168 |
194 |
219 |
273 |
325 |
355 |
402 |
| D0 |
200 |
250 |
300 |
365 |
365
460
|
385
460
|
460
|
| D1 |
225 |
278 |
328 |
400 |
400
500
|
430
500
|
500
|
| H |
α≤30° |
400 |
400 |
450 |
450 |
550 |
650
|
650 |
700
|
| 30°＜α≤45° |
450
|
450
|
500
|
550 |
600
|
750 |
750
|
800 |
| 45°＜α≤60° |
450
|
500 |
550 |
600
|
650 |
800
|
800 |
900 |
| 50°＜α≤55° |
500 |
500 |
600
|
650
|
700
|
900 |
900 |
950
|
| 55°＜α≤60° |
550
|
550 |
650
|
700 |
800
|
1000
|
1000 |
1100
|
| n-d |
6-Φ11 |
6-Φ11 |
8-Φ11 |
8-Φ13 |
8-Φ17 |
8-Φ19 |
8-Φ19 |
8-Φ19 |

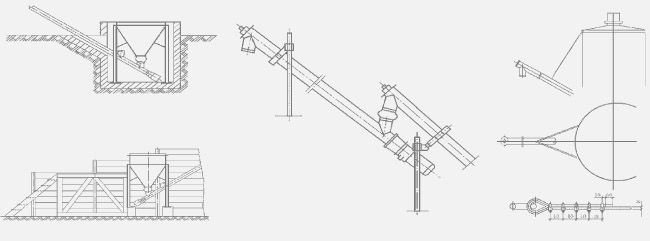

产品在砼搅拌站使用时的安装固定形式

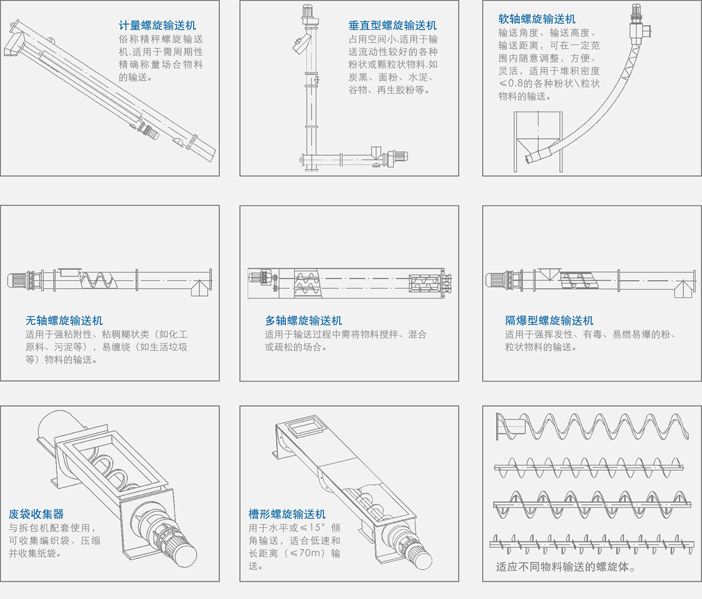

适用于冶金、化工、机械、轻工、建材等待业的其它系列螺旋输送机
|
